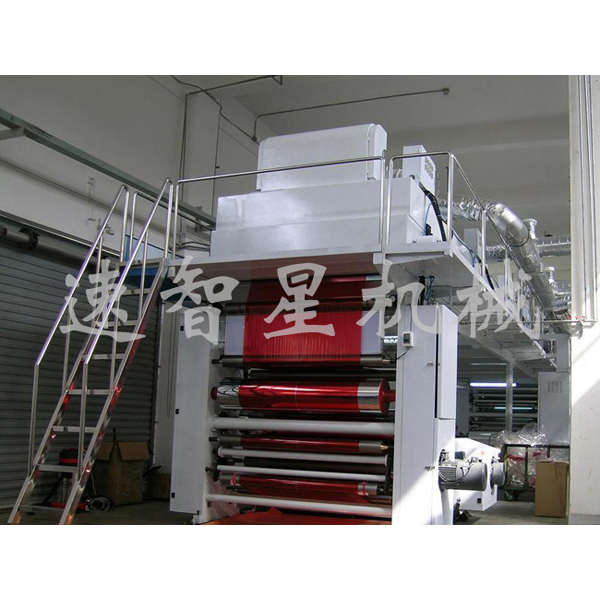

THF系列上色涂布機
打印當前頁
將此頁放入收藏夾
咨詢熱線：18058880288
發郵件給我們：THF系列上色涂布機介紹
機械參數：
一、用途
該機引進國外先進涂布機技術結合自身多年生產涂布機經驗綜合而成，廣泛適用于生產需上色涂布的產品。
二、主要技術參數
三、性能及特點
1．整機采用4變頻電機控制，整機張力（放卷、涂布、牽引、收卷）采用日本三菱牌PLC系統自動控制，通過人機界面觸摸屏控制及顯示，提高整機張力的可靠性。
2．放料架獨立，采用磁粉自動張力控制。
3．網紋涂布方式，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。
4．烘箱為18米分7段獨立控溫，加熱采用導熱油循環加熱，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥徹底。
5．烘箱內導輪采用主動與主機同步，傳動采用同步帶輪傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。
6．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制
7．自動計米計速控制裝置
8．糾偏采用EPC氣敏式對邊機，為了材料收卷的整齊。
一、用途
該機引進國外先進涂布機技術結合自身多年生產涂布機經驗綜合而成，廣泛適用于生產需上色涂布的產品。
二、主要技術參數
| 型號 | TGH－800/2200型 |
| 涂布方式 | 網紋涂布 |
| 涂布寬度 | 800/2200mm |
| 導輪寬幅、直徑 | Ф80mm×850mm |
| 收放卷形式 | 單工位 |
| 放卷直徑 | ?800mm |
| 收卷直徑 | ?820mm |
| 烘箱長度 | 15米 |
| 加熱方式 | 導熱油加熱，電加熱，熱風加熱 |
| 烘箱溫度 | 50-200℃ |
| 工作速度 | 10-130m/min |
| 機械速度 | 150m/min |
| 外形尺寸 | 19000×2500/3300×4800mm |
| 機器重量 | 約13000kg |
1．整機采用4變頻電機控制，整機張力（放卷、涂布、牽引、收卷）采用日本三菱牌PLC系統自動控制，通過人機界面觸摸屏控制及顯示，提高整機張力的可靠性。
2．放料架獨立，采用磁粉自動張力控制。
3．網紋涂布方式，涂布刮刀軸采用重型式雙軸式機械獨立游動，刮刀調節方式為手動帶氣動式，角度任意調節，涂布量取決于網紋輥目線，不同的涂布量可換不同目線的網紋輥。
4．烘箱為18米分7段獨立控溫，加熱采用導熱油循環加熱，熱風進入式干燥系統，可調式內循環吸排氣裝置，進、排風風力強勁，干燥徹底。
5．烘箱內導輪采用主動與主機同步，傳動采用同步帶輪傳動式，減免材料拉伸和變形，氣缸開頂式烘箱及穿膜操作平臺，使操作工人便于工作。
6．涂布輥---牽引鋼輥中間張力同步采用浮動擺臂式由PLC自動控制
7．自動計米計速控制裝置
8．糾偏采用EPC氣敏式對邊機，為了材料收卷的整齊。
